ZC垂直振動輸送機
概述
ZC垂直振動輸送機是一種新型的垂直振動輸送設備，以振動電機作為激振源，分開槽式、封閉式兩種結構，驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔 振彈簧組成。并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。
-拷貝.jpg)
特點
ZC垂直振動輸送機主要特點
1、ZC垂直振動輸送機結構簡單合理、能耗小,節約電能，料槽磨損小。
2、物料可向上輸送，亦可向下輸送。
3、ZC垂直振動輸送機占地面積小，便于工藝布置。
4、噪音低，結構簡單，安裝、維修便利。
參數
●主要技術參數
|
型號 |
輸送高度 mm |
生產率 t/h |
最大物料粒度 mm |
振幅 mm |
電機 型號 |
額定電壓 V |
電機功率 (kw) |
振動次數 次/分 |
整機 重量 (kg) |
反接制動控制箱型號 |
|
ZC-1500 |
1500 |
0.6 |
0～30 |
0～4 |
ZGY10-0.55/4 |
380 |
2×0.55 |
1450 |
400 |
GK-15 |
|
ZC-2000 |
2000 |
1.2 |
ZGY15-0.75/4 |
2×0.75 |
500 |
GK-15 |
||||
|
ZC-3000 |
3000 |
2 |
ZGY16-1.1/6 |
2×1.1 |
960 |
700 |
GK-30 |
|||
|
ZC-4000 |
4000 |
4 |
ZGY25-1.5/6 |
2×1.5 |
1000 |
GK-30 |
||||
|
ZC-4500 |
4500 |
4 |
ZGY25-1.5/6 |
2×1.5 |
1200 |
GK-30 |
||||
|
ZC-5000 |
5000 |
5 |
ZGY40-3.0/6 |
2×3.0 |
1450 |
GK-60 |
||||
|
ZC-6000 |
6000 |
5 |
0～60 |
ZGY40-3.0/6 |
2×3.0 |
1800 |
GK-60 |
注：表中輸送量按容重1.6t/m3計。

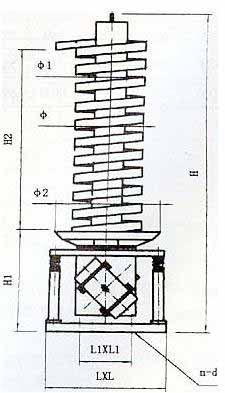

●外型尺寸：
|
型號 |
Ф |
Ф1 |
Ф2 |
H |
H1 |
H2 |
L×L |
b×b |
16-d |
|
ZC-1500 |
325 |
159 |
550 |
1960 |
460 |
1520 |
480×480 |
100×100 |
16-M16 |
|
ZC-2000 |
400 |
203 |
620 |
2510 |
520 |
2020 |
540×540 |
120×120 |
16-M16 |
|
ZC-3000 |
500 |
273 |
730 |
3590 |
640 |
3020 |
660×660 |
140×140 |
16-M18 |
|
ZC-4000 |
600 |
299 |
850 |
4650 |
670 |
4020 |
800×800 |
160×160 |
16-M20 |
|
ZC-4500 |
650 |
325 |
980 |
5290 |
700 |
4520 |
890×890 |
170×170 |
16-M20 |
|
ZC-5000 |
700 |
351 |
1000 |
5800 |
725 |
4020 |
950×950 |
175×175 |
16-M22 |
|
ZC-6000 |
800 |
402 |
1100 |
6990 |
780 |
6020 |
1030×1030 |
180×180 |
16-M22 |
用途
ZC垂直振動輸送機用于粉狀、顆粒狀物料的垂直提升作業，輸送機也可對物料進行干燥、冷卻作業。對一切顆粒狀、塊狀、粉狀的固體物料(粘度不大)都可以輸送。 廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。
