振動給料斗
概述
振動給料斗采用反控制動電氣控制箱，可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的，振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。
特點
1、振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。
振動給料斗外形尺寸
參數
|
型號
|
直徑
|
生產率(T/h)
|
料倉直徑
|
料倉容量(m3)
|
電機功率(Kw)
|
振動頻率(r/min)
|
電壓
|
重量(T)
|
|
GD06PA
|
600
|
30～40
|
900～1200
|
5～15
|
0.25
|
1450
|
380
|
0.13
|
|
GD10PA
|
1000
|
40～80
|
1500～2000
|
10～50
|
0.75
|
960
|
380
|
0.38
|
|
GD12PA
|
1200
|
40～80
|
1800～2400
|
30～60
|
1.1
|
960
|
380
|
0.52
|
|
GDl5PA
|
1500
|
40～80
|
2250～3000
|
50～100
|
1.5
|
960
|
380
|
0.87
|
|
GD20PA
|
2000
|
80～150
|
3000～4000
|
80～160
|
2×1.1
|
960
|
380
|
11
|
|
GD25PA
|
2500
|
80～150
|
3600～5000
|
100～200
|
2×1.5
|
960
|
380
|
1.65
|
注：表中生產率為堆密度1．6t／m3物料。

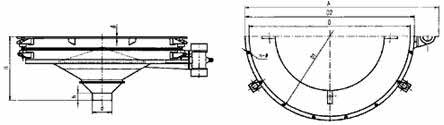

外形及安裝尺寸
|
型號
|
D
|
D1
|
D2
|
d
|
A
|
h
|
H
|
δ
|
n－ф
|
外形尺寸A×D2×H
|
|
GD06PA
|
ф600
|
ф640
|
ф680
|
ф180
|
1068
|
50
|
424
|
10
|
12－13
|
1068×680×430
|
|
GD10PA
|
ф1000
|
ф1070
|
ф1130
|
ф200
|
1663
|
60
|
600
|
12
|
12－18
|
1663×1130×600
|
|
GD12PA
|
ф1200
|
ф1290
|
ф1350
|
ф200
|
1690
|
60
|
620
|
12
|
16－20
|
1690×1350×620
|
|
GDl5PA
|
ф1500
|
ф1590
|
ф1670
|
ф300
|
2040
|
60
|
815
|
12
|
18－22
|
2040×1670×815
|
|
GD20PA
|
ф2000
|
ф2090
|
ф2170
|
ф300
|
2820
|
60
|
1000
|
16
|
24－22
|
2820×2170×1000
|
|
GD25PA
|
ф2500
|
ф2590
|
ф2650
|
ф300
|
3430
|
65
|
1200
|
16
|
30－22
|
3430×2650×1200
|
料倉減壓錐安裝尺寸
|
型號
|
GD10PA
|
GD12PA
|
GD15PA
|
GD20PA
|
GD25PA
|
|
d1
|
700
|
850
|
1000
|
1400
|
1700
|
|
H1
|
650
|
780
|
900
|
1200
|
1450
|
用途
振動給料斗廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
